W4025SS-2D-C5Z12-NSK末端未加工品
扫码获取价格库存技术资料
- 品牌: tcn系列nsk滚珠丝杠副现货
- 分类: MS,FS,SS
- 类型:
- pk码: 0001D31000000010FM3E
- 属性: W4025SS-2D-C5Z12-NSK末端未加工品，1. 什么是滚珠丝杠副？ ,8. 这个模块组需要怎样的维护和保养？,3. 为什么需要使用滚珠丝杠端塞结构？,3. 滚珠丝杠动画中的滚珠是如何工作的？,10. 有没有其他替代方法来达到相同的效果？,6. 这种滚珠丝杠的安装需要注意什么？,5. 什么样的场景下需要安装滚珠丝杠？ ,7. 如果没有经验，是否可以自己更换滚珠丝杠？,2. 这个批发市场有多少家店铺？,4. 双滑块滚珠丝杠有哪些应用场景？-W4025SS-2D-C5Z12-NSK末端未加工品-提供W4025SS-2D-C5Z12-NSK末端未加工品-图纸,W4025SS-2D-C5Z12-NSK末端未加工品-库存W4025SS-2D-C5Z12-NSK末端未加工品-规格NSK MS,FS,SS系列滚珠丝杠 轴端未加工品 MS型,FS型,SS型 根据型号分类为MS,FS,SS型。 NSK的滚珠丝杠,出自尖端的摩擦学技术（摩擦制御技术）,通过卓越的生产技术和质量管理,生产量稳居世界前列。机床、注塑机、普通机械乃至半导体及液晶的制造装置等特殊工况所用的从微型到超大型的滚珠丝杠,产品阵-W4025SS-2D-C5Z12-NSK末端未加工品--W4025SS-2D-C5Z12-NSK末端未加工品-5. 滚珠丝杠传动计算书名是什么？,2. 滚珠丝杠副循环列数对机械设备有什么影响？,10. 贵州滚珠丝杠促销的价格相比其他品牌的滚珠丝杠有什么优势？,2. TBI滚珠丝杠市场的主要竞争对手是哪些？,5. 滚珠丝杠纸的耐温度是多少？,10. 未来滚珠丝杠和步进电机的发展方向是什么？,8. 滚珠丝杠滑台的安装和维护需要注意哪些事项？,5. 这个滚珠丝杠电机的使用寿命和可靠性如何？,6. 如何保证滚珠丝杠上的标注不会因为使用而磨损或掉落？,3. 滚珠丝杠副与其他传动方式相比有哪些优势？
W4025SS-2D-C5Z12-NSK末端未加工品 产品参数
尺寸 单位：mm
| 丝杠轴外径 |
40
|
|
| 导程 |
12
|
|
| 螺母体外径 |
86
|
|
| 法兰直径 |
128
|
|
| 安装孔中心距 | PCD |
106
|
| 螺母长度 | L |
225
|
| 有效螺纹段 | Lt |
|
| 丝杠全长 |
3050
|
|
| 螺母型号 |
|
|
| 法兰盘宽度 |
|
|
| 法兰厚度 |
|
|
| 丝杠轴螺纹底径 |
34.1
|
|
| 钢球直径 |
7.144
|
|
| 有效圈数 |
2.5×2
|
|
| 滚珠节圆直径 |
41.5
|
|
| 螺栓孔尺寸 |
|
|
| 注油孔 |
|
|
| 最大行程 |
2275
|
|
| 常规行程 |
|
|
| 额定动负载 | CaN |
61000
|
| 额定静负载 | C0aN |
155000
|
| 重量 | Kg |
34
|
| 轴向间隙 |
0
|
|
| 精度等级 |
C5
|
|
| 导程精度代表运行距离误差 | ep |
0.077
|
| 导程精度变动 | vu |
0.046
|
| 轴心跳动 |
0.17
|
|
| 轴向刚度 | KNm |
|
| 轴心摆动 |
|
|
| 极限转速固定支撑 |
|
|
| 推荐支撑座 |
|
|

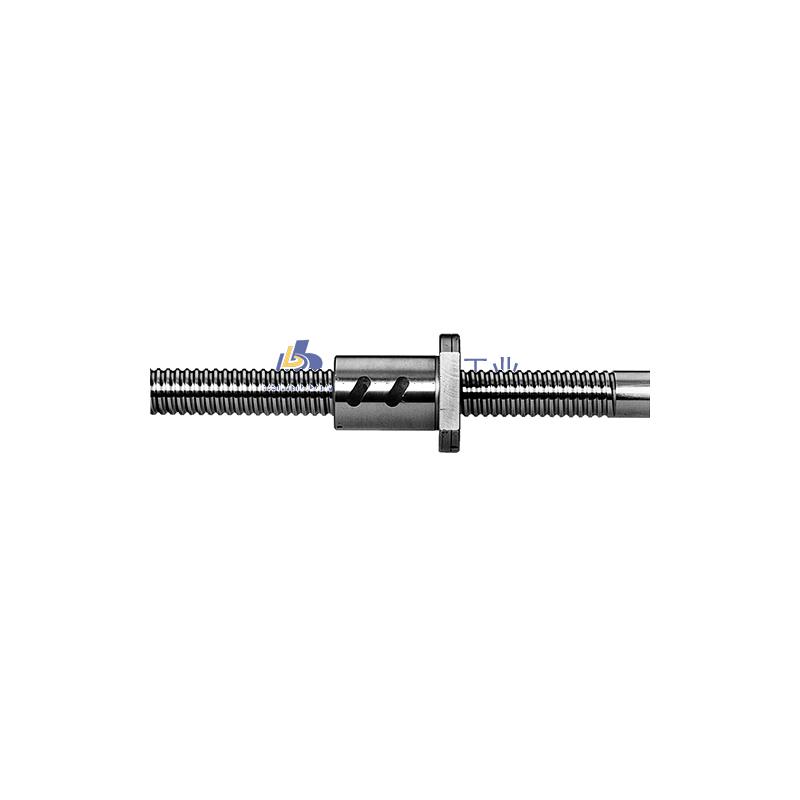

| 实物截图 |
|
|

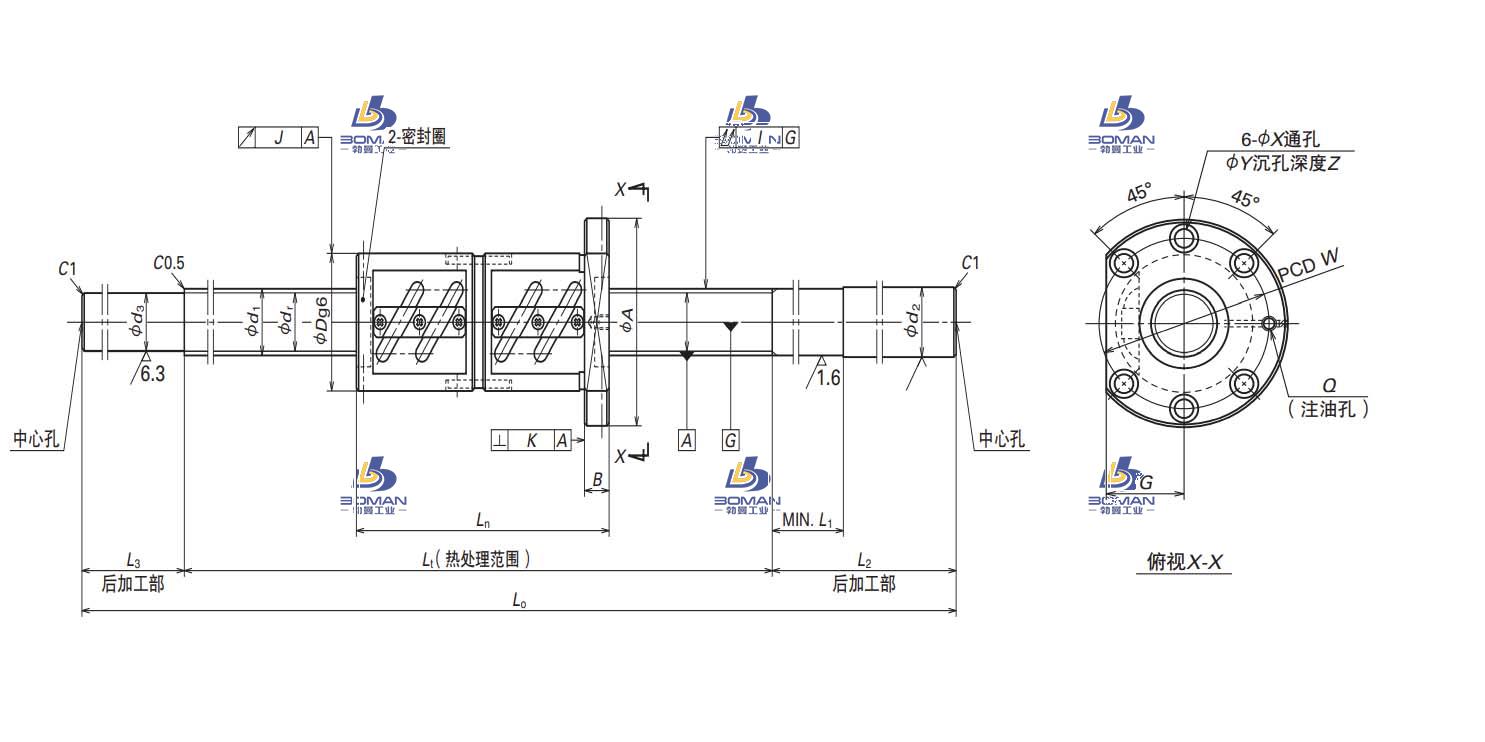

| 尺寸截图 |
|
|
| 螺母尺寸截图 |
|
|
| 样本 |
|
W4025SS-2D-C5Z12-NSK末端未加工品此型号部分数据来源于NSK W2806SS-2Z-C5Z5 nsk油脂代号
